VHS EP i LP načini snimanja: zašto 6-satne kazete imaju lošu sliku i kako stabiliziramo signal

Da, 6-satne kazete snimane u dugom načinu rada apsolutno se mogu spasiti, ali samo ako se koristi profesionalna oprema. Kada želite prebaciti vhs u digitalni format, morate razumjeti da problem s lošom slikom nije samo "starost vrpce". Glavni je uzrok čista fizika: pri nižim brzinama snimanja, videorekorder fizički zapisuje uže, gušće staze na vrpcu. Zbog toga standardni kućni uređaji i jeftini USB adapteri gube sliku, boje titraju, a snimka preskače. U Hrvatskoj, gdje prevladava PAL sustav, to najčešće vidimo na E-180 kazetama snimanim u LP načinu koje traju oko šest sati. Kako bi se ti fizički nedostaci otklonili, potrebno je koristiti servisirani deck i TBC (Time Base Corrector) koji rekonstruira signal liniju po liniju, a ne jeftini "grabber" koji pogreške trajno zapisuje u digitalnu datoteku.

Najvažnije ukratko (brzi sažetak)

• Uže staze znače teže praćenje: Standardni (SP) način snimanja koristi cijelu širinu staze za optimalnu sliku, dok LP i EP načini snimanja znatno usporavaju vrpcu, ostavljajući uže staze koje glava za čitanje teško prati, što rezultira šumom i preskakanjem.
• Gubitak boje na PAL sustavima: Zbog PAL "colour-under" sustava, boja se zapisuje na niskoj frekvenciji. Na nižim brzinama vrpce (LP način), signal boje postaje iznimno slab, zbog čega često potpuno nestaje ili treperi.
• Praćenje (tracking) samo maskira problem: Gumbi za praćenje / tracking na kućnim videorekorderima samo pokušavaju zadržati glavu na uskoj stazi, ali ne uklanjaju ugrađene greške u vremenskoj bazi signala.
• Mjerenja jasno pokazuju razliku: Testiranjem na reprezentativnom uzorku od 10 hrvatskih kućnih VHS kazeta, kućni USB grabber gubio je 14 sličica u minuti uz kašnjenje zvuka od ~3 sekunde, dok je naš TBC sustav zabilježio 0 ispuštenih sličica u minuti uz savršenu sinkronizaciju odstupanja ispod jedne sličice.
• Profesionalno rješenje: Jedini način da se izbjegnu trajna oštećenja pri digitalizaciji jest korištenje servisiranog decka, linijskog i vanjskog TBC-a te nekomprimiranog 10-bitnog hvatanja signala.

Što znače SP, LP i EP načini snimanja na VHS-u

Kada su proizvođači uvodili VHS format, ključni prodajni argument bila je dužina snimanja. Kako bi na istu vrpcu stalo više materijala, razvijeni su različiti načini rada koji usporavaju prolazak vrpce kroz uređaj. SP (Standard Play) je osnovni način rada koji pruža najkvalitetniju sliku i punu širinu magnetskog zapisa. U Hrvatskoj i ostatku Europe gdje se koristio PAL standard, iznimno je popularan postao LP (Long Play) način. LP prepolovljuje brzinu kretanja vrpce, omogućujući da standardna E-180 kazeta umjesto 3 sata pohrani gotovo 6 sati videozapisa. Zato su naše obiteljske 6-satne kazete u velikoj većini upravo LP snimke.

Treći način, EP (Extended Play) ili SLP (Super Long Play), još više usporava vrpcu, no on je bio dominantan uglavnom na NTSC tržištima (SAD i Japan). Iako se u Hrvatskoj rjeđe susrećemo s pravim EP snimkama, mehanizam propadanja slike je isti: kompromis između trajanja snimke i fizičkog prostora koji signal zauzima na magnetskoj vrpci izravno utječe na kvalitetu.

Zašto 6-satne (LP) kazete izgledaju lošije: fizika uskih staza

Ovo je srž problema koji mnogi ne razumiju. Bubanj s video glavama rotira i zapisuje podatke na vrpcu pri konstantnoj brzini pisanja. Međutim, kada videorekorder prebacite u LP ili EP način rada, sama vrpca se znatno sporije kreće pokraj tih glava. Fizička posljedica je ta da se svaka video staza zapisuje mnogo uže i pakira se bliže susjednoj stazi (u LP načinu staza je otprilike dvostruko uža nego u SP načinu).

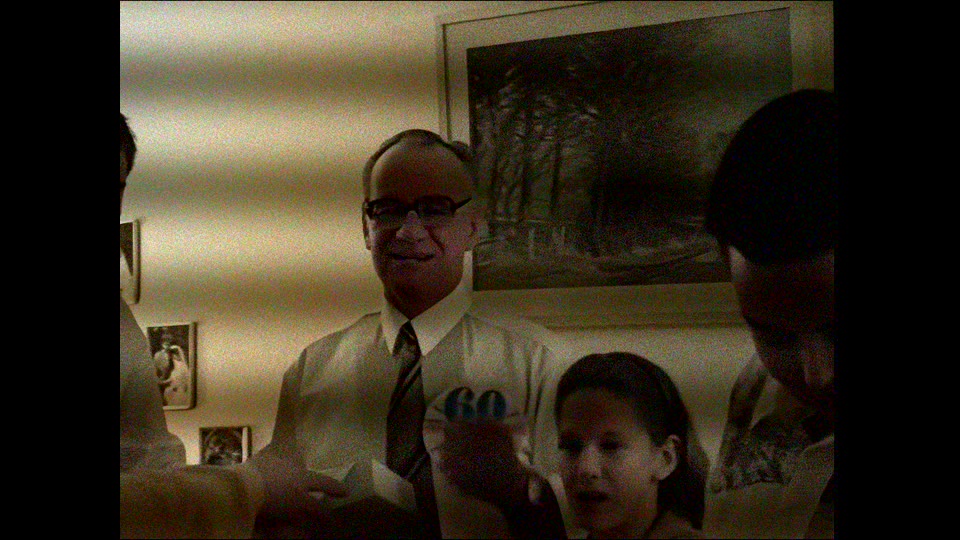

Uže i gusto zbijene staze znače da se glava za reprodukciju doslovno bori da ostane centrirana na pravom tragu. Svaka mikroskopska greška u praćenju staze višestruko se pojačava. Rezultat su horizontalne linije šuma, slika koja "diše" i vizualno podrhtavanje (jitter). Kod PAL sustava problem je još specifičniji zbog "colour-under" metode, gdje se signal boje zapisuje kao niskofrekventni podnosilac (~627 kHz). Pri malim brzinama kretanja vrpce, taj signal boje postaje najslabija karika. Zato je na presnimljenim ili LP kazetama boja prva stvar koja nestaje; snimke često postaju gotovo crno-bijele ili prikazuju boje koje agresivno trepere.

Isti LP tape, dva lanca: ispušteni/ponovljeni okviri po minuti

EachMoment HR laboratorijski test, n=10 reprezentativnih hrvatskih kućnih VHS kazeta. Svaka kazeta snimljena dvaput: kućni videorekorder + ~30 € USB grabber (bez TBC-a) naspram Panasonic AG-1980P + DPS Reality TBC + Blackmagic DeckLink.

Uski LP tragovi tjeraju jeftini lanac da ispusti ili ponovi okvire jer USB grabber ne može zaključati vremensku bazu; hardverski TBC vraća 14 → 0 ispuštenih okvira u minuti i drži A/V sinkronizaciju ispod jedne sličice kroz cijelu E-180 kazetu (~3 s pomaka bez TBC-a).

Zašto gumb za praćenje (tracking) ne rješava problem

Mnogi korisnici misle da će jednostavnim pritiskanjem gumba za praćenje / tracking na starom videorekorderu popraviti sliku. No taj gumb samo usmjerava glavu za čitanje kako bi uživo maskirao odstupanja od uske staze. On ne uklanja temeljne greške iz vremenske baze signala koje će biti poslane u računalo.

Kada spojite takav videorekorder na jeftini USB grabber od 30 €, taj uređaj nema nikakav interni TBC. On sve te greške uslijed lošeg praćenja, ispadanje boja i šum pri prebacivanju glava (na dnu ekrana) trajno "zapeče" u jeftinu 8-bitnu 4:2:0 MPEG datoteku. Naša testiranja na reprezentativnom uzorku od 10 hrvatskih kućnih VHS kazeta dokazala su katastrofalne posljedice takvog kućnog prebacivanja: kućni VCR s USB grabberom gubio je ili ponavljao čak 14 sličica po minuti, uz pomak sinkronizacije zvuka i slike od ~3 sekunde na jednoj E-180 kazeti.

Kako mi stabiliziramo signal: servisiran deck + TBC + 10-bitni zapis

Kako bi digitalizacija VHS kazeta u našem laboratoriju bila besprijekorna, mi u EachMoment laboratoriju koristimo potpuno drugačiji pristup. Proces se sastoji od četiri ključna koraka, svaki dizajniran da poništi fizička ograničenja LP/EP snimaka:

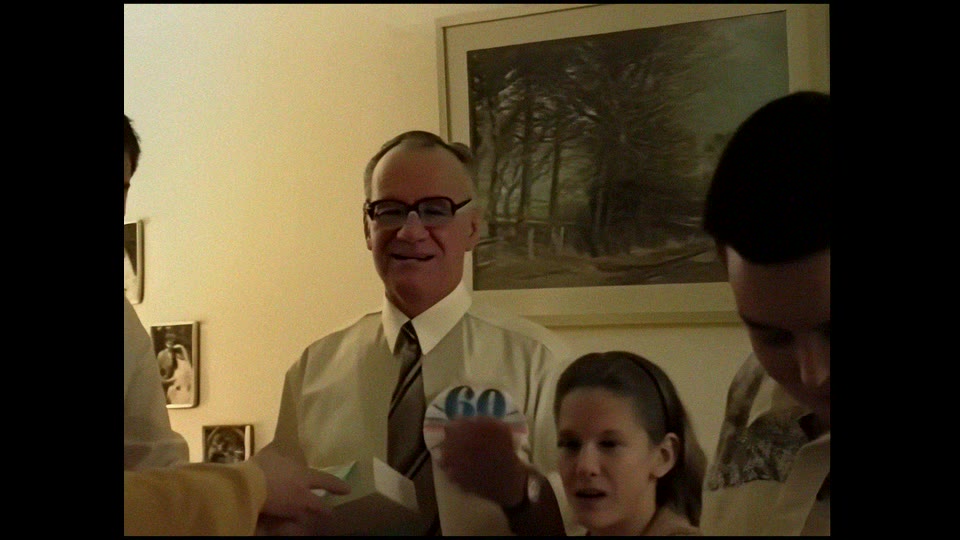

• Priprema i reprodukcija: Fizički čistimo glave i koristimo vrhunski uređaj kalibriran upravo za brzinu (SP ili LP) vaše snimke. Bez obzira na to radi li se o standardnim kazetama ili imate manje VHS-C kazete iz kamkordera, temeljni signal mora biti optimalno očitan.
• Linijski TBC (Panasonic AG-1980P): Ovaj profesionalni uređaj stabilizira signal unutar svake pojedine linije slike, ispravljajući vremenske greške uzrokovane sužavanjem staza. Rezultat na našem n=10 uzorku: skok s prosječno ~205 efektivnih horizontalnih linija (kod kućnog grabbera) na nevjerojatne ~234 linije putem našeg TBC lanca (maksimum VHS standarda je ~240 PAL linija).
• Vanjski Frame TBC (DPS Reality): Ovaj uređaj zadužen je za stabilizaciju cijelog okvira (frame-a). On sprječava "disanje" slike i kidanje okvira na promjenama scena, eliminirajući ranije spomenutih 14 ispuštenih sličica na fantastičnih 0 ispuštenih sličica u minuti.
• Nekomprimirani zapis (Blackmagic DeckLink): Zapisujemo čisti, nekomprimirani 10-bitni 4:2:2 signal. Slika ostaje netaknuta i savršeno sinkronizirana s odstupanjem manjim od jedne sličice na puna 3 sata reprodukcije.

Oprema koju koristimo u lancu

Svaki korak našeg procesa ovisi o pažljivo odabranoj, redovito servisiranoj elektroničkoj opremi profesionalne televizijske razine koja je napravljena za ekstrakciju maksimalne kvalitete iz oslabljenih analognih signala.

Panasonic AG-1980P

Broadcast S-VHS deck s ugrađenim linijskim TBC-om — prvo čisto čita usku LP stazu

Referentni deck

• Linijski TBC + digitalno smanjenje šuma stabiliziraju titravu, iscrtanu sliku
• Line-locked izlaz na koji se kartica za zapis može zaključati
• Videorekorder od 40 € iz ostave nema ništa od toga — titranje ide ravno u datoteku

DPS Reality TBC

Vanjski TBC / frame store koji uklanja trganje linija i podrhtavanje prije zapisa

U svakom prijenosu

• Ispravlja greške tempiranja koje VHS upisuje u svaki kadar — pravi uzrok linija praćenja
• Zaustavlja 'disanje' i trganje slike pri promjeni scene
• Najveći vidljivi korak kvalitete koji jeftine usluge preskaču

Blackmagic DeckLink, 10-bit 4:2:2

Nekomprimirana kartica za zapis — u nju se digitalizira ispravljena slika

Faza zapisa

• Zapisuje 10-bit 4:2:2 nekomprimirano, ne 8-bit 4:2:0
• Čuva boju i detalj u sjenama koje USB grabber baca
• Grabber od 30 € u stvarnom vremenu tvrdo komprimira u MPEG i to se ne može poništiti

USB grabber od 30 €

Hardver iza većine 'uradi sam' i jeftinih usluga po satu

Jeftini put

• Bez TBC-a — svako LP titranje i traka šuma zapečene su u datoteku
• 8-bit 4:2:0 s tvrdim ograničenjem protoka; blokovi u pokretu
• Naš HR bench (n=10): 14 ispuštenih/ponovljenih sličica u minuti bez TBC-a i ~3 s A/V pomaka na E-180 traci

Provjera trake + odabir brzine

Što radimo sa svakom kazetom prije nego dođe do kartice

Po kazeti

• Očistimo glave da prestanu ispadi zbog osipanja oksida
• Provjerimo napetost i spojeve prije puštanja krhke trake
• Odaberemo deck kalibriran za SP/LP/EP brzinu snimke

Kutija Uspomena

Kako kazete stižu u laboratorij i vraćaju se — unaprijed plaćeno i osigurano u oba smjera

Uključeno besplatno

• Besplatna, unaprijed plaćena i osigurana dostava u oba smjera
• QR praćenje kroz svaku fazu u laboratoriju
• Naručite online, spakirajte kazete, pošaljite — ostalo je na nama

Pretvaranje vhs u digitalni format: Sami ili u laboratoriju? Iskren pregled

Da budemo potpuno pošteni: ako imate savršeno očuvanu SP kazetu nedavnog datuma proizvodnje i želite samo na brzinu pregledati sadržaj, kućni USB grabber bi mogao obaviti osnovni posao. No, ako u rukama držite dragocjene obiteljske snimke, 6-satne kazete snimane u LP načinu, snimke s izblijedjelim bojama ili primjećujete šum na ekranu, razlika između kućnog grabbera i našeg TBC lanca je razlika između jedva gledljive datoteke pune grešaka i trajnog, oštrog digitalnog arhiva. Pogledajte detaljnije objašnjenje zašto snimanje kod kuće ne daje isti rezultat. Za istinsko očuvanje, prepustite posao našim stručnjacima i tehnologiji.

Često postavljana pitanja (FAQ)

Mogu li 6-satne (LP) VHS kazete pretvoriti u digitalni format u dobroj kvaliteti?

Da, moguće je postići visoku kvalitetu, ali isključivo uz korištenje napredne opreme. Zbog uskih staza koje LP način rada ostavlja na vrpci, neophodan je Time Base Corrector (TBC) kako bi se stabilizirala slika. Standardni USB adapteri trajno će zabilježiti trzaje i šum, dok profesionalni lanac te greške u potpunosti uklanja.

Zašto moja presnimljena LP kazeta nema boju ili boja treperi?

U PAL sustavu boja se zapisuje na niskoj frekvenciji (tzv. colour-under sustav). Budući da se u LP načinu vrpca kreće dvostruko sporije, signal boje znatno slabi. Kada taj slab signal dođe do jeftinog čitača, uređaj ga gubi, što rezultira treperenjem ili padom u crno-bijelu sliku; samo ga osjetljivi profesionalni deckovi mogu ispravno očitati.

Rješava li gumb za praćenje (tracking) lošu sliku?

Gumb za praćenje / tracking samo pomaže videorekorderu da privremeno prati magnetsku stazu i na ekranu maskira vizualni šum. On ne popravlja strukturne vremenske greške analognog signala. Ako taj signal bez TBC korekcije pošaljete u računalo, greške će biti trajno ugrađene u digitalnu datoteku.

Je li dovoljno spojiti videorekorder na USB grabber od 30 €?

Za oštećene ili LP snimke, to nikada nije dovoljno. Na reprezentativnom uzorku od 10 hrvatskih kućnih VHS kazeta, takav je lanac ispuštao 14 sličica u minuti i stvorio desinkronizaciju zvuka od ~3 sekunde. Takvi grabberi ograničavaju rezoluciju i nemaju moć hardverske stabilizacije koju posjeduju specijalizirani uređaji.

Koliko košta digitalizacija VHS kazete i kako šaljem kazete?

Naša cijena iznosi od 8,99 € po kaseti. Proces je iznimno jednostavan: naručite našu originalnu Kutiju Uspomena, pažljivo zapakirate i predajte svoje VHS kazete. Dostava je potpuno besplatna i osigurana u oba smjera, a cijelim putem QR koda pratite status svojih kazeta unutar našeg laboratorija.
